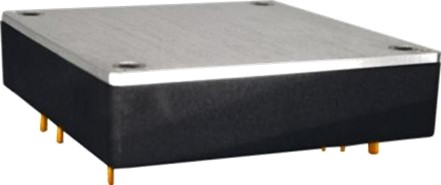

STH300-110S15是標準二分之一磚DC-DC模塊，43-160V輸入，15VDC輸出，輸出功率300W。具有輸入欠壓保護，輸出過流保護，輸出短路保護，過溫保護。
| 產品型號 | 輸入電壓 | 輸出電壓 | 輸出電流 | 效率 | 紋波 | 功率 |
| STH300-110S15 | 43-160Vdc | 15Vdc | 20A | 89% | 150mVp-p | 300W |
特點：
l 寬輸入電壓范圍（4：1）
l 寬工作溫度范圍
l 輸出過流保護
l 過溫保護
l 輸出短路保護
l 輸入欠壓保護
l 正邏輯
一、環境特性
| 序號 | 項目 | 最小值 | 典型值 | 最大值 | 單位 | 備注 |
| 1 | 工作殼溫度 | -40 | 105 | ℃ | 見降額曲線 | |
| 2 | 儲存溫度 | -40 | 125 | ℃ | ||
| 3 | 海拔高度 | 3000 | m | |||
| 4 | 相對濕度 | 5 | 95 | % | 無凝露 | |
| 5 | 引腳耐焊接溫度 | ≤350 | ℃ | 焊點距離外殼1.5mm，焊接時間小于1.5S | ||
| 6 | 沖擊振動要求 | IEC/EN 61373 | ||||
| 7 | 重量 | 70 | g | |||
二、電氣特性
| 序號 | 項目 | 性能指標 | 單位 | 備注 |
| 1 | 輸入最大電壓 | 185 | Vdc | 超出該范圍輸入可能會造成永久性的損壞 |
| 2 | 啟動工作電壓 | ≥43 | V | |
| 3 | 啟動時間 | ≤100 | mS | |
| 4 | 待機功耗 | ≤1 | W | CNT關機，輸入110V |
| 5 | 模塊開啟 | CNT懸空或接3.5-15V 電壓 | 參考電壓-VIN | |
| 6 | 模塊關斷 | 接0-1.2V電壓 | 參考電壓-VIN | |
| 7 | 空載輸入電流 | ≤10 | mA | |
| 8 | 輸出穩壓精度 | ±1 | % | |
| 9 | 線性調整率 | ±0.5 | % | |
| 10 | 負載調整率 | ±0.5 | % | |
| 11 | 輸出紋波 | ≤150 | mV | 20M帶寬，外接220uF以上電容測試 |
| 12 | 熱溫度系數 | ±0.02 | %/℃ | |
| 13 | 動態響應恢復時間 | ≤250 | uS | 負載跳躍額負載：25%Io-50%Io-75%Io (階躍速率1A/50uS) |
| 14 | 負載動態過沖電壓 | ±5 | % | 負載跳躍額負載：25%Io-50%Io-75%Io (階躍速率1A/50uS) |
| 15 | 輸出電壓調節范圍 | -20~+10 | %V0 | 調節電壓范圍 |
| 16 | 輸出功率 | 300 | W | 輸入電壓66-160Vdc |
| 150 | W | 輸入電壓43-66Vdc |
三、保護特性
| 序號 | 項目 | 最小值 | 典型值 | 最大值 | 單位 | 備注 |
| 1 | 輸出過流保護 | 21-28 | A | |||
| 2 | 輸出短路保護 | 有 | 打嗝式，可持續，自恢復 | |||
| 3 | 輸出過溫保護 | 105-125 | ℃ | 散熱器表面溫度 | ||
| 4 | 輸入欠壓保護 | 34-42 | Vdc | 空載測試，滿載測試會提前過流保護 |
四、安規以及EMC特性
| 序號 | 項目 | 技術指標 | 單位 | 備注 | |
| 1 | 抗電強度 | 輸入對輸出 | 2500 | Vac |
無擊穿、無飛弧 測試條件：3.5mA /min, 上升速率 500V/s |
| 2 | 輸入對基板 | 1500 | Vac | ||
| 3 | 輸出對基板 | 500 | Vdc | ||
| 4 | 絕緣電阻 | ≥100 | MΩ | 輸入輸出絕緣電阻，500Vdc電壓測試 | |
| 5 | 工作頻率 | 250 | Khz | ||
| 6 | 傳導騷擾 |
EN50121-3-2 150kHz-500kHz 79dBuV EN55016-2-1 500kHz-30MHz 73dBuV |
|||
| 7 | 輻射騷擾 |
EN50121-3-2 30MHz-230MHz 40dBuV/m at 10m EN55016-2-1 230MHz-1GHz 47dBuV/m at 10m |
|||
| 8 | 靜電放電 | EN50121-3-2 Contact ±6KV/Air ±8KV | 判據A | ||
| 9 | 輻射抗擾度 | EN50121-3-2 10V/m | 判據A | ||
| 10 | 脈沖群抗擾度 | EN50121-3-2 ±2kV 5/50ns 5kHz | 判據A | ||
| 11 | 浪涌抗擾度 | EN50121-3-2 line to line ± 1KV（42Ω, 0.5μF） | 判據A | ||
| 12 | 傳導騷擾抗擾度 | EN50121-3-2 0.15MHz-80MHz 10 Vr.m.s | 判據A | ||

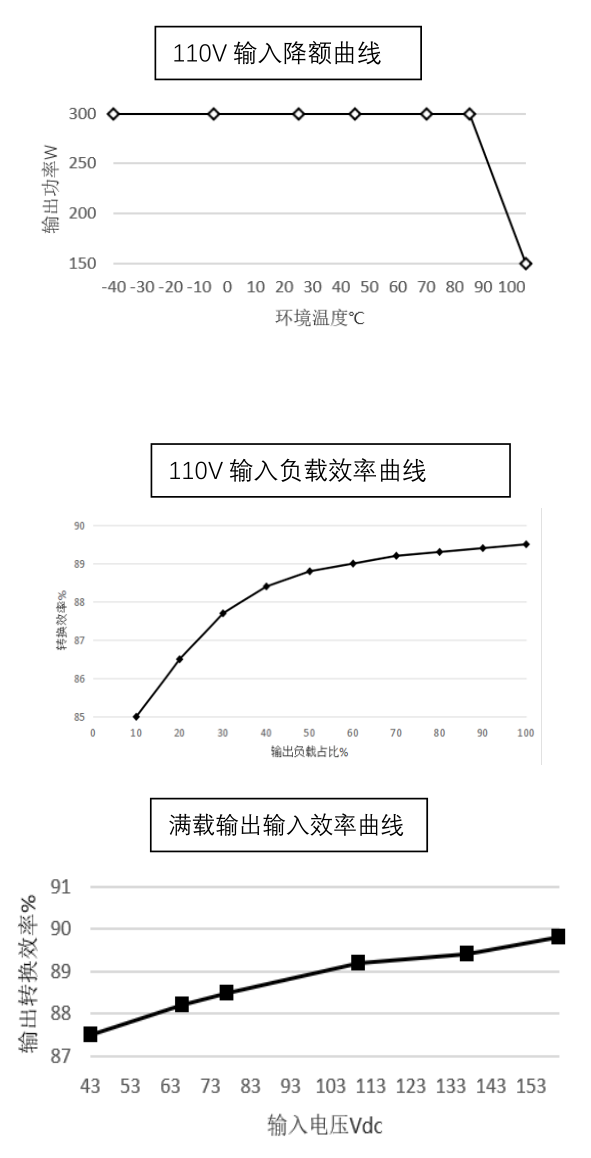

五、產品特性曲線

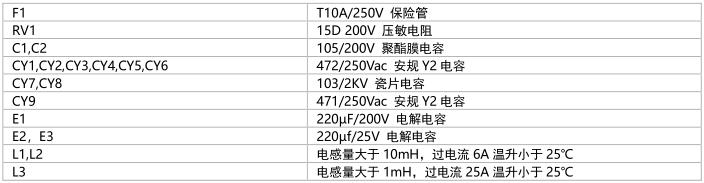

六、推薦電路

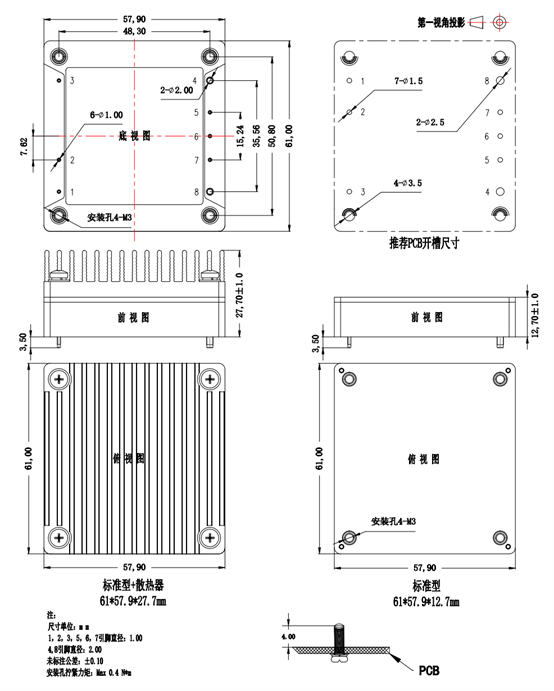

七、機械特性以及接插件規格
1、外形尺寸：61*57.9*12.7(mm)
2、管腳定義以及規格
| 序號 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 管腳定義 | Vin+ | CNT | Vin- | OUT- | -S | TRIM | +S | OUT+ |
| 功能 | 輸入正極 | 遙控端 | 輸入負極 | 輸出負極 | 補償負極 | 輸出電壓微調 | 補償正極 | 輸出正極 |
八、遙控端（CNT）幾種控制方式推薦電路

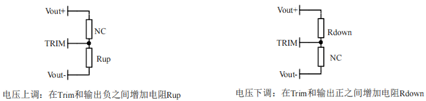

九、輸出電壓微調功能
Rup=25/△U-5.1（KΩ） Rdown=10*（15-2.5-△U）/△U -5.1（KΩ）
十、Sense的使用以及注意事項
（1）不使用遠端補償：
注意事項：
1.不使用遠端補償，確保Vout+ 與 Sense+，Vout- 與 Sense-短接；
2.Vout+與 Sense+，Vout- 與 Sense-之間的連線盡可能短，并靠近針腳，否則可能造成模塊的不穩定。

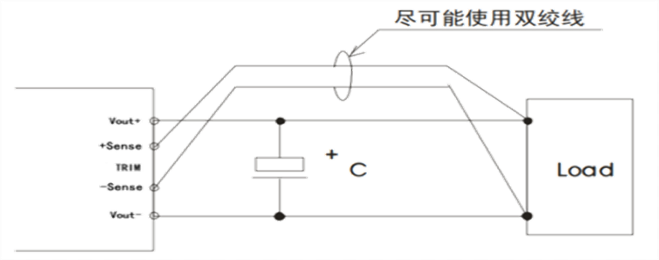

（2）使用遠端補償：
注意事項：
1.使用遠端補償引線較長時，可能導致輸出電壓不穩定；
2.如果使用遠端補償，請使用雙絞線或者屏蔽線，并使引線盡可能短；
3.在電源模塊和負載之間請使用寬 PCB 引線或粗線，并保持線路電壓降應低于0.3V，確保電源輸出電壓保持在指定的范圍內；
4.引線的阻抗可能造成輸出電壓振蕩或者較大紋波，使用之前請做好驗證。
十一、包裝、運輸、儲藏
1、包裝
包裝箱上有產品名稱、型號、廠家標識、廠家質量部門的檢驗合格證、制造日期等；包裝箱內有附件清單。
2、運輸
產品運輸時應有牢固的包裝箱。箱外面應符合相關國標的規定且應有“小心輕放”、“防潮”等標志。裝有產品的包裝箱允許用任何運輸工具運輸。運輸中應避免雨、雪的直接淋襲和機械撞擊。
3、貯存
產品未使用時應存放在包裝箱內，倉庫環境溫度-40—70℃和相對濕度10%—95%，倉庫內不允許有有害氣體、易燃、易爆的產品及有腐蝕性的化學物品，并且無強烈的機械振動，沖擊和強磁場作用，包裝箱應墊離地至少20cm高，距離墻壁、熱源、窗口或空氣入口至少50cm，在本規定條件下的貯存期一般為2年，超過2年后應重新進行檢驗。
備注：產品會不定期更新，恕不另行通知，最新版本請與我司確認。本產品保修期一年，期間正常使用損壞，免費修護。使用方法或制造技術錯誤而導致損壞，可以提供有償服務。
其他技術指標請與我司銷售人員聯系
