STE150-24S12

STE150-24S12是一款1/8磚，DC-DC直流模塊電源，9-36Vdc輸入，12Vdc輸出，輸出功率150W。具有輸出短路保護，輸出過流保護,輸出過壓保護，過溫保護，輸入欠壓保護，輸出電壓可調等功能。

訂購熱線：
13265728378

產品詳情

l STE150-24S12是DC-DC直流模塊電源，9-36Vdc輸入，12Vdc輸出，輸出功率150W。具有輸出短路保護，輸出過流保護,輸出過壓保護，過溫保護，輸入欠壓保護，輸出電壓可調等功能。

產品型號	輸入電壓	輸出電壓	輸出電流	效率	紋波	尺寸

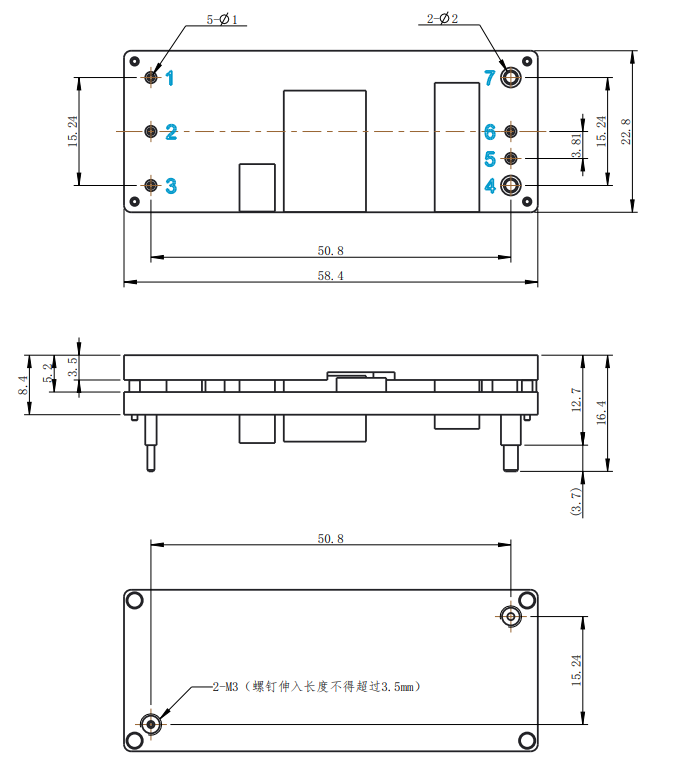

STE150-24S12	9-36Vdc	12Vdc	12.5A	91%	120mVp-p	58.422.812.7

特點：

l 寬輸入電壓范圍

l 輸入與輸出隔離

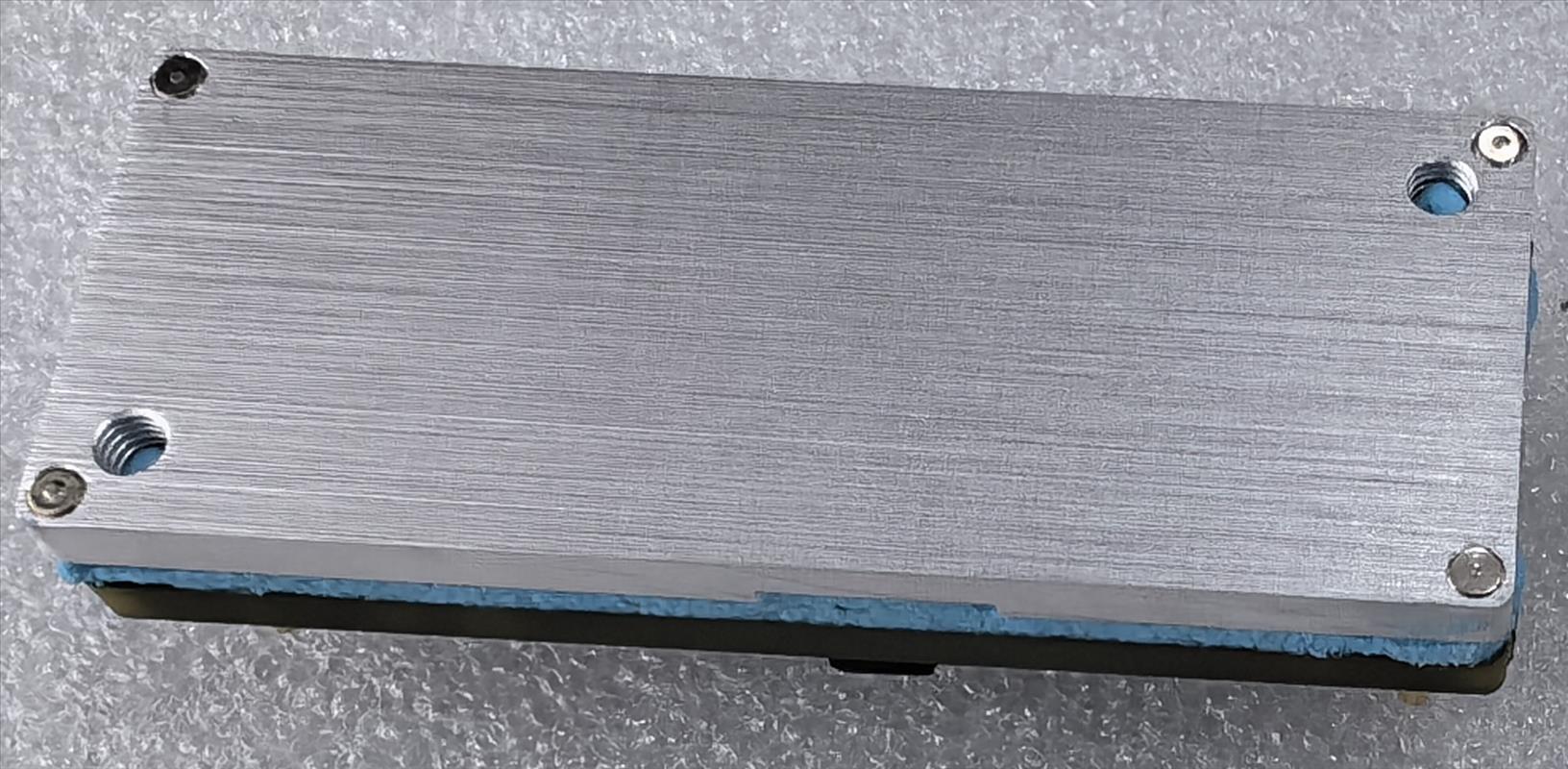

l 金屬底板

l 輸出過流保護

l 輸出短路保護

l 輸出過壓保護

l 過溫保護

l 輸入欠壓保護

l PCB板上直插式安裝

一、環境特性

序號	項目	最小值	典型值	最大值	單位	備注
1	工作溫度	（請參考“降額曲線”）			℃	(鋁基板中心點溫度不超過100℃）
2	儲存溫度	-40		85	℃
3	海拔高度			4000	m
4	相對濕度	20		95	%
5	引腳焊接溫度	焊點距離外殼1.5mm，焊接時間小于1.5S
6	散熱冷卻方式	自然空氣或者強制風冷（根據熱需要底面加裝散熱底板效果更佳）

二、電氣特性

序號	項目	性能指標			單位	備注
1	輸入電壓范圍	9		36	Vdc	啟動電壓需大于10.5V
2	輸入電流			17	A
3	啟動時間			30	ms
4	輸出效率	≥91%（詳見輸出效率VS負載曲線）				額定輸入，額定負載
5	額定輸出電壓		12		Vdc
6	輸出功率	150			W
7	輸出紋波及噪聲			120	mVp-p	20M帶寬測試，探頭并聯10u+104電容
8	輸出電壓調節范圍	-5		5	%	輸出電壓低于12Vdc電流不超過12.5A,高于12Vdc功率不超過150W.輸入低于11Vdc時不能正偏調壓。
9	溫度系數	-0.03		0.03	%/℃
10	動態響應恢復時間			6	mS	負載跳躍額負載：25%Io-50%Io-75%Io (階躍速率2.5A/1uS)
11	負載動態過沖電壓	-5		5	%	負載跳躍額負載：25%Io-50%Io-75%Io (階躍速率2.5A/1uS)
12	CNT	模塊ON/OFF			懸空開機
13	輸入外接電容		470		μF	低ESR電解電容，耐壓≥100V。
14	輸出外接電容	100			μF	低ESR電解電容，耐壓≥100V。
15	輸出穩壓精度		±0.2	±1	%
16	帶容性負載能力			5000	μF
17	線性調整率		±0.1	±0.2	%
18	穩壓精度	-1		1	%

三、保護特性

四、安規以及EMC特性
