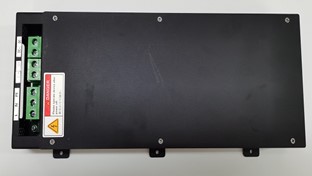

ST4875-A輸入電壓范圍90~300Vac，帶有PFC有源功率因數校正。整機效率高達 96％以上，體積小，功率密度高，輸出電壓出廠可調。
| 產品型號 | 輸入電壓 | 輸出電壓 | 輸出電流 | 效率 | 紋波 | 尺寸 |
| ST4875-A | 90~300Vac | 53.5Vdc | 75A | 96% | 480mVp-p | 130*44*330 |
特點：
l 寬輸入電壓范圍
l 寬工作溫度范圍
l 自帶風扇散熱
l 輸出過壓保護
l 輸出過流保護
l 過溫保護
l 輸入過壓保護
l 輸出短路保護
一、環境特性
| 序號 | 項目 | 最小值 | 典型值 | 最大值 | 單位 | 備注 |
| 1 | 工作溫度 | -40 | 75 | ℃ | 見降額曲線 | |
| 2 | 儲存溫度 | -40 | 85 | ℃ | ||
| 3 | 海拔高度 | 4000 | m | |||
| 4 | 相對濕度 | 5 | 95 | % | 無凝露 | |
| 5 | 振動 | (10~55)Hz、0.35mm 正弦波 | ||||
| 6 | 振動 | 150m/s2、11ms | ||||
二、電氣特性
| 序號 | 項目 | 性能指標 | 單位 | 備注 |
| 1 | 輸入電壓范圍 | 90~300Vac | Vac | 90~176Vac，半載；176~300Vac，滿載 |
| 2 | 輸入頻率范圍 | 47-63 | Hz | |
| 3 | 輸入電流 | ≤21 | A | |
| 4 | 啟動時間 | 3-10 | s | 額定輸入電壓開機到輸出電壓建立到42Vdc |
| 5 | 功率因數 | ≥0.99 | 額定輸入，額定負載 | |
| 6 | THD | ≤5 | % | （50%~100%負載） |
| 7 | 輸出電壓 | 53.5 | Vdc | 默認值 |
| 8 | 輸出功率 | 4000 | W | 176~300Vac |
| 1600 | W | 90~176Vac | ||
| 9 | 輸出紋波 | ≤480 | mVp-p | 20M帶寬測試，探頭并聯10u+104電容 |
| 10 | 輸出電壓范圍 | 43-57 | Vdc | 出廠前可調 |
| 11 | 穩壓精度 | ±0.6 | % | |
| 12 | 溫度系數 | ≤±0.2 | %/K | 額定輸入電壓，額定負載 |
| 13 | 動態響應恢復時間 | ≤200 | μs | YD/T 731 |
| 14 | 動態響應過沖幅度 | ±5 | % | YD/T 731 |
| 15 | 開關機過沖幅度 | ≤±5 | % | 額定輸入電壓，額定負載 |
| 16 | 輸出電壓保持時間 | ≥10 | ms | 額定輸入電壓，額定負載 |
| 17 | 系統效率 | ≤96 | % |
三、保護特性
| 序號 | 項目 | 最小值 | 典型值 | 最大值 | 單位 | 備注 |
| 1 | 輸出過壓保護 | 有 | ||||
| 2 | 輸出限流保護 | 有 | 見附圖 | |||
| 3 | 過溫保護 | 有 | ||||
| 4 | 輸出短路保護 | 有 | ||||
| 5 | 輸入過壓保護 | 300 | Vac | |||
| 6 | 輸入過壓恢復范圍 | 恢復范圍：290V ~300V | AC | |||
四、安規以及EMC特性
| 序號 | 項目 | 標準（或測試條件） | 備注 |
| 1 | 安全性 | GB 4943.1-2011 / IEC 60950-1:2005 / EN60950-1:2006 | |
| 2 | 電磁騷擾 |
GB9254-2008 A級 CISRP 22:2006 Class A EN55022:2006 Class A |
|
| 3 | 電磁抗擾度 | GB/T 17626 / IEC 61000-4 |
五、產品特性曲線
六、可靠性要求
1、MTBF≥250Khour ；測試條件：25℃，額定輸入，滿載輸出Bellcore 應力法預計。
2、年返修率：整流模塊年返修率小于等于3‰。
七、機械特性以及接插件規格

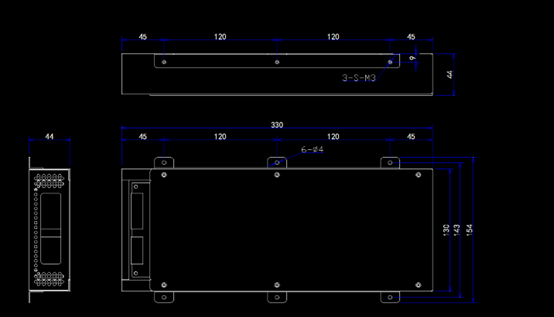

1、外形尺寸：130*44*330(mm)

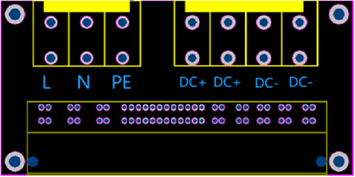

2、管腳定義以及規格
八、包裝、運輸、儲藏
1、包裝
包裝箱上有產品名稱、型號、廠家標識、廠家質量部門的檢驗合格證、制造日期等；包裝箱內有附件清單。
2、運輸
產品運輸時應有牢固的包裝箱。箱外面應符合相關國標的規定且應有“小心輕放”、“防潮”等標志。裝有產品的包裝箱允許用任何運輸工具 運輸。運輸中應避免雨、雪的直接淋襲和機械撞擊。
3、貯存
產品未使用時應存放在包裝箱內，倉庫環境溫度-40—70℃和相對濕度10%—95%，倉庫內不允許有有害氣體、易燃、易爆的產品及有腐蝕性的化學物品，并且無強烈的機械振動，沖擊和強磁場作用，包裝箱應墊離地至少20cm高，距離墻壁、熱源、窗口或空氣入口至少50cm，在本規定條件下的貯存期一般為2年，超過2年后應重新進行檢驗。
九、注意事項
本機可能有危險能量輸出，工作時切勿觸摸！
備注：產品會不定期更新，恕不另行通知，最新版本請與我司確認。
其他技術指標請與我司銷售人員聯系
