G-STF1000-48S48是DC-DC直流模塊電源，36-72Vdc輸入，48Vdc輸出，輸出功率1000W。具有輸出短路保護，輸出過流保護,輸出過壓保護，過溫保護，輸入欠壓保護，輸出電壓可調等功能。
| 產品型號 | 輸入電壓 | 輸出電壓 | 輸出電流 | 效率 | 紋波 | 尺寸 |
| G-STF1000-48S48 | 36~72Vdc | 48Vdc | 20A | 95% | 200mVp-p |
特點：100%國產化器件
l 寬輸入電壓范圍
l 輸入與輸出隔離
l 金屬底板
l 輸出過流保護
l 輸出短路保護
l 輸出過壓保護
l 過溫保護
l 輸入欠壓保護
l PCB板上直插式安裝
一、環境特性
| 序號 | 項目 | 最小值 | 曲型值 | 最大值 | 單位 | 備注 |
|
1 |
工作溫度 | （請參考“降額曲線”） | ℃ | (鋁基板中心點溫度不超過100℃） | ||
| 2 | 儲存溫度 | -40 | 85 | ℃ | ||
| 3 | 海拔高度 | 4000 | m | |||
| 4 | 相對濕度 | 20 | 95 | % | ||
| 5 | 引腳焊接溫度 | 焊點距離外殼1.5mm，焊接時間小于1.5S | ||||
| 6 | 散熱冷卻方式 | 自然空氣或者強制風冷（根據熱需要底面加裝散熱底板效果更佳） | ||||
二、電氣特性
|
序號 |
項目 | 性能指標 | 單位 | 備注 | ||
| 1 | 輸入電壓范圍 | 36~72Vdc | Vdc | |||
| 2 | 輸入電流 | ＜30 | A | |||
| 3 | 啟動時間 | ≤30 | ms | |||
| 4 | 輸出效率 | ≥95%（詳見輸出效率VS負載曲線） | 額定輸入，額定負載 | |||
| 5 | 額定輸出電壓 | 48 | Vdc | |||
| 6 | 輸出功率 | 1000 | W | |||
| 7 | 輸出紋波及噪聲 | ≤200 | mVp-p | 20M帶寬測試，探頭并聯10u+104電容 | ||
| 8 | 輸出電壓調節范圍 | ±5 | % | 低于48Vdc電流不超過20A,高于48Vdc功率不超過1000W,低于40Vdc輸入時不能正偏調壓。 | ||
| 9 | 溫度系數 | -0.03 | 0.03 | %/℃ | ||
| 10 | 動態響應恢復時間 | 6 | mS | 負載跳躍額負載：25%Io-50%Io-75%Io (階躍速率2.5A/1uS) | ||
| 11 | 負載動態過沖電壓 | -5 | 5 | % | 負載跳躍額負載：25%Io-50%Io-75%Io (階躍速率2.5A/1uS) | |
| 12 | CNT | 模塊ON/OFF | 懸空開機 | |||
| 13 | 輸入外接電容 | 220 | μF | 低ESR電解電容，耐壓≥100V。 | ||
| 14 | 輸出外接電容 | 470 | 470 | μF | 低ESR電解電容，耐壓≥100V。 | |
| 15 | 輸出穩壓精度 | ±0.2 | ±1 | % | ||
| 16 | 帶容性負載能力 | 1000 | μF | |||
| 17 | 線性調整率 | ±0.1 | ±0.2 | % | ||
|
18 |
穩壓精度 | 1 | % | |||
三、保護特性
| 序號 | 項目 | 最小值 | 典型值 | 最大值 | 單位 | 備注 |
| 1 | 輸出過流保護 | 22 | 24 | 26 | A | 過流打嗝，自恢復 |
| 2 | 輸出短路保護 | 有 | 打嗝，自恢復 | |||
| 3 | 過溫保護 | 95 | 100 | 105 | ℃ | 鋁板中心點溫度 |
| 4 | 輸入欠壓保護 | 32.5 | 33 | 33.5 | V | 恢復電壓＜36V |
| 5 | 輸出過壓保護 | 50 | 55.5 | 56 | V | 打嗝自恢復 |
四、安規以及EMC特性
| 序號 | 項目 | 標準（或測試條件） | 備注 | |
| 1 |
抗電強度 |
輸入對輸出 | 1500Vdc/10mA/10s | 無飛弧、無擊穿 |
| 輸入對鋁基板 | 1500Vdc/10mA/10s | 無飛弧、無擊穿 | ||
| 輸出對鋁基板 | 500Vdc/10mA/10s | 無飛弧、無擊穿 | ||
| 2 | 絕緣電阻 | 輸入對輸出 | ≥10MΩ@500Vdc | 25℃,70%RH |
| 3 | ||||
| 4 | 工作頻率 | 300kHz | ||
| 5 | 重量 | ≤230g | ||
五、產品特性曲線

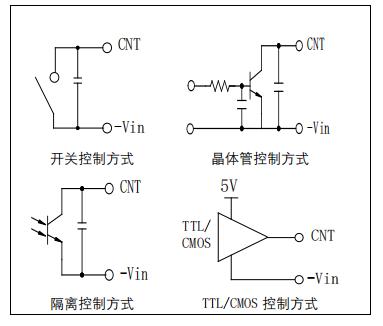

遙控端（CNT)幾種控制方式推薦電路
六、可靠性要求
1、MTBF≥150Khour ；測試條件：25℃，額定輸入，滿載輸出Bellcore 應力法預計。
2、年返修率：整流模塊年返修率小于等于3‰。
七、機械特性以及接插件規格
1、外形尺寸
2、管腳定義以及規格
| 插座類型 | 管腳 | 管腳定義 | 功能 | 接觸順序 | 注 |
| 1 | VIN- | 輸入負極 | |||
| 2 | PG | 接機殼 | |||
| 3 | CNT | 模塊ON/OFF | 懸空開機 | ||
| 4 | VIN+ | 輸入正極 | |||
| 5 | OUT+ | 輸出正極 | |||
| 6 | S+ | 正補償 | |||
| 8 | Trim | 電壓微調 |
上調電壓，在TRIM和OUT- 加電阻Rup， 需要下調，在TRIM和S+加電阻Rdown。 |
||
| 模塊并聯均流 | V1.0版本暫不支持 | ||||
| 9 | OUT- | 輸出負極 | |||
| 電壓微調 | |||||
| Vout | 42.6V | ||||
| Rdown | 499K | ||||
| Vout | 52.5V | ||||
| Rup | 26.7K | ||||
3、其他
八、包裝、運輸、儲藏
1、包裝
包裝箱上有產品名稱、型號、廠家標識、廠家質量部門的檢驗合格證、制造日期等；包裝箱內有附件清單。
2、運輸
產品運輸時應有牢固的包裝箱。箱外面應符合相關國標的規定且應有“小心輕放”、“防潮”等標志。裝有產品的包裝箱允許用任何運輸工具運輸。運輸中應避免雨、雪的直接淋襲和機械撞擊。
3、貯存
產品未使用時應存放在包裝箱內，倉庫環境溫度-40—70℃和相對濕度10%—95%，倉庫內不允許有有害氣體、易燃、易爆的產品及有腐蝕性的化學物品，并且無強烈的機械振動，沖擊和強磁場作用，包裝箱應墊離地至少20cm高，距離墻壁、熱源、窗口或空氣入口至少50cm，在本規定條件下的貯存期一般為2年，超過2年后應重新進行檢驗。
九、注意事項
本機可能有危險能量輸出，工作時切勿觸摸！
備注：產品會不定期更新，恕不另行通知，最新版本請與我司確認。
其他技術指標請與我司銷售人員聯系
