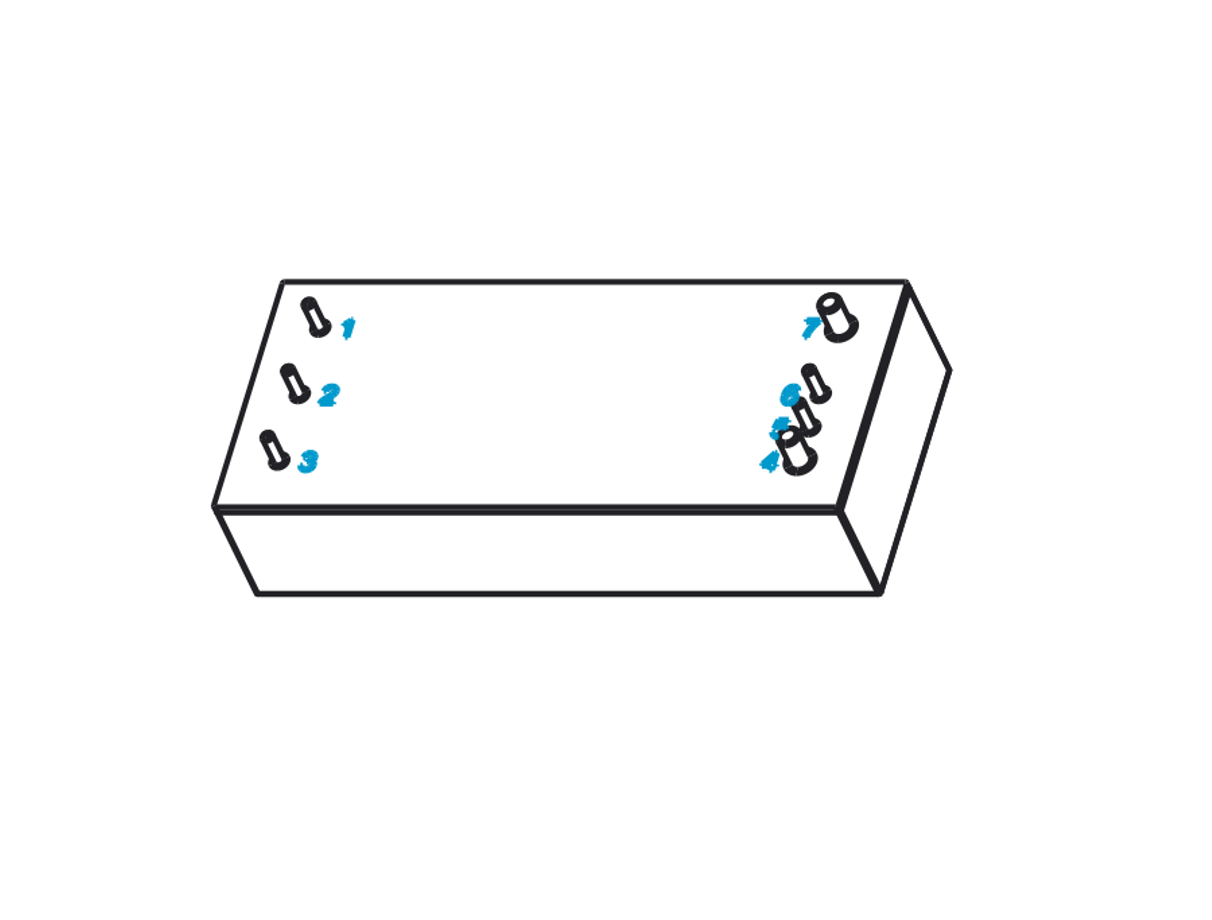

l G-STE280-28S28C1是DC-DC直流模塊電源，18-40Vdc輸入，28Vdc輸出，輸出功率280W。具有輸出短路保護，輸出過流保護,輸出過壓保護，過溫保護，輸入欠壓保護，輸出電壓可調等功能。
|
產品型號 |
輸入電壓 |
輸出電壓 |
輸出電流 |
效率 |
紋波 |
尺寸 |
|
18-40Vdc |
28Vdc |
10A |
93% |
280mVp-p |
60.9*25.8*12.7 |
特點：
l 寬輸入電壓范圍
l 輸入與輸出隔離
l 金屬底板
l 輸出過流保護
l 輸出短路保護
l 輸出過壓保護
l 過溫保護
l 輸入欠壓保護
l PCB板上直插式安裝
l 100%全國產器件
l G-STE280-28S28C1是DC-DC直流模塊電源，18-40Vdc輸入，28Vdc輸出，輸出功率280W。具有輸出短路保護，輸出過流保護,輸出過壓保護，過溫保護，輸入欠壓保護，輸出電壓可調等功能。
|
產品型號 |
輸入電壓 |
輸出電壓 |
輸出電流 |
效率 |
紋波 |
尺寸 |
|
18-40Vdc |
28Vdc |
10A |
93% |
280mVp-p |
60.9*25.8*12.7 |
特點：
l 寬輸入電壓范圍
l 輸入與輸出隔離
l 金屬底板
l 輸出過流保護
l 輸出短路保護
l 輸出過壓保護
l 過溫保護
l 輸入欠壓保護
l PCB板上直插式安裝
l 100%全國產器件
一、環境特性
|
序號 |
項目 |
最小值 |
典型值 |
最大值 |
單位 |
備注 |
|
1 |
工作溫度 |
（請參考“降額曲線”） |
℃ |
(鋁基板中心點溫度不超過100℃） |
||
|
2 |
儲存溫度 |
-55 |
85 |
℃ |
||
|
3 |
海拔高度 |
4000 |
m |
|||
|
4 |
相對濕度 |
20 |
95 |
% |
||
|
5 |
引腳焊接溫度 |
焊點距離外殼1.5mm，焊接時間小于1.5S |
||||
|
6 |
散熱冷卻方式 |
自然空氣或者強制風冷（根據熱需要底面加裝散熱底板效果更佳） |
||||
二、電氣特性
|
序號 |
項目 |
性能指標 |
單位 |
備注 |
||
|
1 |
輸入電壓范圍 |
18 |
40 |
Vdc |
啟動電壓需大于16V |
|
|
2 |
輸入電流 |
10 |
A |
|||
|
3 |
啟動時間 |
60 |
ms |
|||
|
4 |
輸出效率 |
≥91%（詳見輸出效率VS負載曲線） |
額定輸入，額定負載 |
|||
|
5 |
額定輸出電壓 |
28 |
Vdc |
|||
|
6 |
輸出功率 |
280 |
W |
|||
|
7 |
輸出紋波及噪聲 |
280 |
mVp-p |
20M帶寬測試，探頭并聯47u+102電容 |
||
|
8 |
輸出電壓調節范圍 |
-5 |
5 |
% |
||
|
9 |
溫度系數 |
-0.03 |
0.03 |
%/℃ |
||
|
10 |
動態響應恢復時間 |
200 |
250 |
uS |
負載跳躍額負載：25%Io-50%Io-75%Io (階躍速率2.5A/1uS) |
|
|
11 |
負載動態過沖電壓 |
-5 |
5 |
% |
負載跳躍額負載：25%Io-50%Io-75%Io (階躍速率2.5A/1uS) |
|
|
12 |
CNT |
模塊ON/OFF |
懸空開機 |
|||
|
13 |
輸入外接電容 |
470 |
μF |
低ESR電解電容，耐壓≥100V。 |
||
|
14 |
輸出外接電容 |
220 |
推薦680 |
μF |
低ESR電解電容，耐壓≥100V。 |
|
|
15 |
輸出穩壓精度 |
±0.2 |
±1 |
% |
||
|
16 |
帶容性負載能力 |
2000 |
μF |
|||
|
17 |
線性調整率 |
±0.1 |
±0.2 |
% |
||
|
18 |
穩壓精度 |
-1 |
1 |
% |
||
三、保護特性
|
序號 |
項目 |
最小值 |
典型值 |
最大值 |
單位 |
備注 |
|
1 |
輸出過流保護 |
11 |
14 |
16
|
A |
過流打嗝，自恢復 |
|
2 |
輸出短路保護 |
有 |
打嗝，自恢復 |
|||
|
3 |
過溫保護 |
100 |
105 |
110 |
℃ |
鋁板中心點溫度 |
|
4 |
輸入欠壓保護 |
14.5 |
15 |
16 |
V |
恢復電壓＜16V |
|
5 |
輸出過壓保護 |
32 |
33.5 |
34 |
V |
打嗝,自恢復 |
