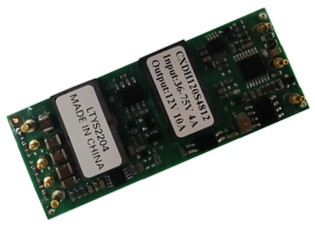

CXDH120S4812輸出電壓12Vdc,電流為10A:工業標準八分之一磚封裝和引腳;外形結構為全開放式,器件均為表面貼裝,功率密度高;具有遙控開關,過熱保護,短路保護功能。
產品型號 | 輸入電壓 | 輸出電壓 | 輸出電流 | 效率 | 紋波 | 尺寸 |
CXDH120S4812 | 36~75Vdc | 12Vdc | 10A | 92% | 200mVp-p | 57.9*22.8*10.5 |
特點:
l 寬輸入電壓范圍
l 寬工作溫度范圍
l 自然散熱
l 輸出過壓保護
l 輸出過流保護
l 過溫保護
l 輸入過壓保護
l 輸出短路保護
一、技術指標
(除非另有說明,指標一般在標稱輸入電壓,輸入加220μF/25V鋁電解電容,輸出滿載和25℃環境溫度,風速1m/s下測得。)
性能參數 | 測試條件 | Min | Typ. | Max | Unit | |
絕對最大額定值 | ||||||
輸入電壓 | 連續輸入,非工作狀態 | 0 | - | 80 | Vdc | |
瞬態(100ms),非工作狀態 | - | - | 100 | Vdc | ||
最大輸入功率 | 在允許工作條件下 | - | - | 120 | W | |
輸入特性 | ||||||
標稱輸入電壓 | - | - | 48 | - | Vdc | |
輸入工作電壓范圍 | - | 36 | - | 75 | Vdc | |
輸入欠壓保護點范圍 | lonom | 30 | - | 35 | Vdc | |
輸入欠壓恢復點范圍 | lonom | 31 | - | 36 | Vdc | |
輸入最大電流 | Vimin,vonom,lonom | - | - | 3.8 | A | |
空載輸入電流 | Vinom,lo=0A | - | 90 | 110 | mA | |
靜態輸入電流 | Vinom,遙控關斷輸出 | - | 5 | 10 | mA | |
空載損耗 | Vinom,lo=0A | - | 4.3 | 5.3 | W | |
輸入反射文波電流 |
Vimin,lonom 輸入加12μH電感和220μF電容 |
- | 80 | 100 | mApp | |
輸入外接電容 | Vimin~Vimax,0~100%lo | - | 220 | - | μF | |
遙控正邏輯 | 開啟 | 高電平(2.8V-10V或懸空,相對于-Vin),電流≤1mA | ||||
關閉 | 低電平(-0.7-0.8V,相對于-Vin)或與-Vin短接,電流≤1mA | |||||
遙控負邏輯 | 開啟 | 高電平(2.8V-10V或懸空,相對于-Vin),電流≤1mA | ||||
關閉 | 低電平(-0.7-0.8V,相對于-Vin)或與-Vin短接,電流≤1mA |
輸出電壓 | Vimin,lonom | 11.88 | 12.00 | 12.12 | Vdc | |
標稱負載 | - | - | - | 10 | A | |
輸出電流范圍 | Po≤120W | 0 | - | 10 | A | |
源效應 | Vimin~Vimax,lonom | - | ±0.1 | ±0.2 | %Vo | |
負載效應 | 0-100%lonom,vinom | - | ±0.2 | ±0.5 | %Vo | |
輸出電壓調節范圍 | lo≤lonom,Po≤120W | -20 | - | +10 | %Vo | |
輸出過壓保護 | 保護方式 | Vimin,50%vonom | 間歇,自恢復 | - | ||
保護點范圍 | 13.8 | 16 | Vdc | |||
輸出過流保護 | 保護方式 | - | 間歇,自恢復 | - | ||
保護點范圍 | Vimin~Vimax,Tc(基板溫度)=-40~100℃ | 110 | - | 150 | %1onom | |
輸出短路保護 | 保護方式 | - | 間歇,自恢復 | - | ||
輸入電流 | Vinom | - | 30 | 500 | mArms | |

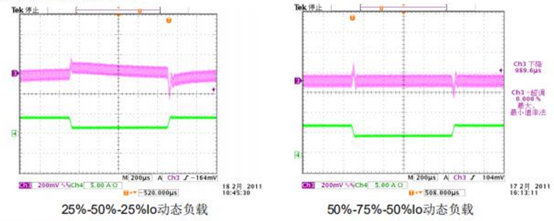

負載瞬態響應 | 過沖幅度 |
25%-50%-25%loom,50%-75%-50%lonom 斜率0.1A/μs,Vinom;輸出加100μF的鋁電解電容和0.1μF陶瓷電容 |
- | 200 | 600 | mV |
恢復時間 | - | 100 | 200 | μS | ||
過沖幅度 |
0%-100%-0%loom,斜率0.1A/μs,Vinom; 輸出加100μF的鋁電解電容和0.1μF陶瓷電容 |
- |
- | 10 | %Vo | |
恢復時間 | - | - | 800 | 800 | ||
輸出文波及噪聲 |
有效值(20MHz) |
Vinom,20MHz,探頭靠測, 輸出加100μF的鋁電解電容和0.1μF陶瓷電容 |
- | - | 100 | mV |
峰峰值(20MHz) | - | - | 200 | mV | ||
峰峰值(100MHz) | - | - | 400 | mV | ||
輸出外接電容(Co) | Vimin~Vimax,0~100%lo | 100 | - | 4700 | μF | |
開關機過沖幅度 | Vinom lonom | - | - | ±5 | %Vo | |
啟動延遲時間 | Vimin-10%Vonom | - | 6 | 30 | ms | |
輸出上升時間 | 10%Vonom~90%Vonom | - | 33 | 80 | ms | |
遠端電壓采樣 | - | 可以 |
三、安全性
絕緣強度 | 輸入與輸出 | 漏電流≤1mA,1min | 1500 | - | - | Vdc |
絕緣電阻(RISO) | 500Vdc | 10 | - | - | MΩ | |
安全認證 | 符合EN 60950-1標準要求 |
四、可靠性
振動試驗(正弦) |
頻率:10~55Hz 振幅:0.35mm 加速度:10m/s 2 周期時間:三軸向各30min |
受試后,變換器的機械與電器部件完好無損,外觀, 額定輸出電壓和輸出紋波及噪聲峰峰值符合技術要求 |
|||
絕緣電阻(RISO) | 500Vdc | 10 | - | - | MΩ |
沖擊試驗(半正弦) |
峰值加速度:300m/s2 持續時間:6ms 三個相互垂直方向各連續沖擊6次 |
受試后,變換器的機械與電器部件完好無損,外觀, 額定輸出電壓和輸出紋波及噪聲峰峰值符合技術要求 |
|||
MTBF預計 |
≥2×106h Telcordia SR-332(Ta=25℃) ≥1×106h Telcordia SR-332(Ta=55℃) |
五、環境特性
相對濕度 | (40±2)℃,不結露 | 5 | - | 95 | %RH | |
過溫保護 | 保護方式 | - | 關斷(自恢復) | |||
溫度范圍 | - | 105 | - | 125 | ℃ | |
溫度回差 | - | 5 | 8 | 12 | ||
工作環境溫度 | - | -40 | - | +85 | ℃ | |
存儲溫度范圍 | - | -55 | - | +125 | ℃ | |
冷卻方式 | - | 強制風冷或加裝散熱器 |
六、一般特性
開關頻率 | - | - | 330 | - | KHz | |
溫度系數 | - | - | - | ±0.02% | %Vo/℃ | |
效率 | - | 100%lonom | 91 | 92 | - | % |
-Vinom |
80%lonom | 91 | 92 | - | % | |
- | 50%lonom | 90 | 91 | - | % | |
重量 | - | - | 30 | - | g | |
環保特性 | 符合歐盟RoHs指令2011/65/EU的要求 | |||||
冷卻方式 | 涂覆三防漆(產品尾綴加“C”的型號) |
注:高低溫以下兩項指標具體情況:
1) 輸出紋波及噪聲峰峰值VPP<200mV(測試條件:Vinom,20MHz,探頭靠測,輸出外加560μF的鋁電解和0.1μF陶瓷電容):
2) 輸出上升時間T<50ms(測試條件:10%Vonom~90%Vonom)。
七、基本應用電路及使用注意事項

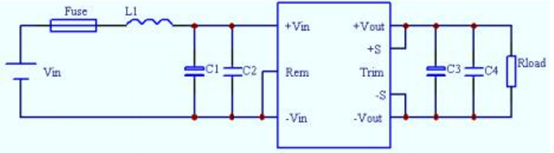

1) 產品應用基本連線圖(以負邏輯遙控為例說明)
注:Fuse:10A:
C1推薦值:220μF/100V(電解電容)低ESR值,C2推薦值:1μF/100V(陶瓷電容),L1:12μH/6A,C3推薦值:470μF/25V(電解電容)低ESR值,C4推薦值:1μF/25V(陶瓷電容)。
2) 輸入電壓不得長時間超過80VDC,且極性不能反接,否則可能導致模塊永久性損壞。
3) 負邏輯:輸入控制端(Rem)為低電平(或與-Vin短接時),輸出正常:
輸入控制端(Rem)為高電平或懸空(相對于-Vin)時,輸出關閉。
正邏輯:輸入控制端(Rem)為高電平或懸空(相對于-Vin)時,輸出正常。
輸入控制端(Rem)為低電平(或與-Vin短接時),輸出關閉。
4) 輸出短路保護間歇可恢復。
5) Trim端應用:模塊做上調時不得超過最大輸出功率工作,下調時不得超過最大輸出電流。否則將可能導致模塊工作不正常。上調使用時模塊輸出電壓不得高于13.2V,下調使用時模塊輸出電壓不得低于9.6V,否則可能導致模塊工作異常。調節方法見第四項(輸出電壓調節方式)
八、使用說明(需強制風冷或加裝散熱器)
1) 輸入電壓不得長時間超過80VDC,且極性不能反接,否則可能導致模塊永久性損壞。模塊內部無保險,使用時應外接保險10A/250V。
2) 輸出電壓調節方式:

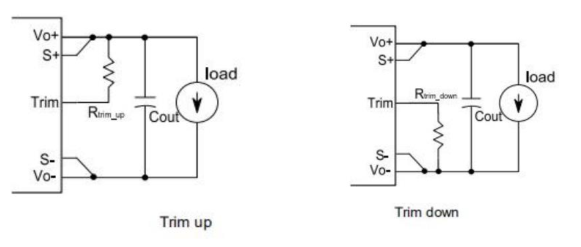

3) 調節電路示意圖:
4) 調節公式
上調電阻計算公式
下調電阻計算公式
Vo:標稱輸出電壓值
RTrim-up,RRrim-down:外接的調節電阻:
△:輸出電壓相對于標稱輸出電壓的變化率(絕對值)。(0<△<20%)

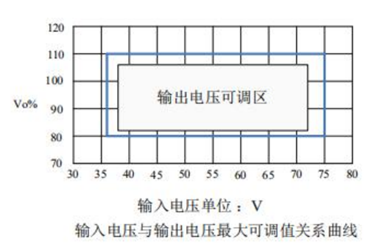

5) 輸出電壓調節曲線:
6) 過流保護
當輸出過流或短路時,模塊處于間歇工作狀態,此時輸入電流在幾毫安到幾百毫安之間變化。
7) 輸出過壓保護
當輸出電壓高于輸出過壓保護點門限時,模塊處于間歇工作狀態,過壓故障撤除后恢復輸出。
8) 過溫保護
當基板溫度高于過溫保護電路的溫度門限(105°C~125°C)時會觸發過溫保護,模塊關閉輸出。基板溫度低于保護點溫度5~12℃后自動恢復輸出。

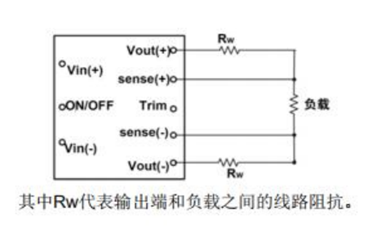

9) 遙測端(+S,-S端子)
遠端補償功能用于補償線路上的電壓降。補償正負端(sense(+),sense(-))和輸出正負端(Vout(+),Vout(-))電壓值滿足下面的特性要求:
{Vout(+)-Vout(-)}-{sense(+)-sense(-)}≤10%×Vonom為額定輸出電壓
如果不使用遠端補償功能,在模塊的輸出端,補償爭端sense(+)和輸出正端Vout(+)連接,補償負端sense(-)和輸出負端Vout(-)連接。遙測端不能用做傳輸負載電流,否則可能導致電源模塊損壞。
10) 遙控開關(Rem)
負邏輯控制時
輸入控制端(Rem)為低電平(或與-Vin短接時),輸出正常
輸入控制端(Rem)為高電平或懸空(相對于-Vin)時,輸出關閉。
正邏輯控制時
輸入控制端(Rem)為高電平或懸空(相對于-Vin)時,輸出正 常。
輸入控制端(Rem)為低電平(或與-Vin短接時),輸出關閉。
11) 耐壓測試時,應將輸入端子(+Vin,-Vin,Rem)短接,輸出(+Vout,-Vout,Trim,+S,-S)短接。
九、工作曲線(Ta=+25℃,風速1m/s)
效率曲線

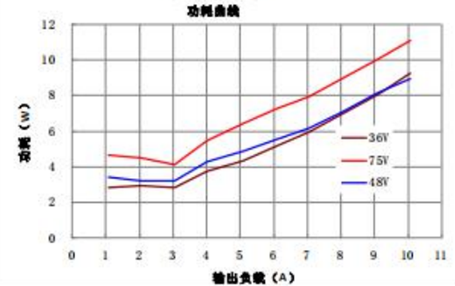

耗散功率曲線

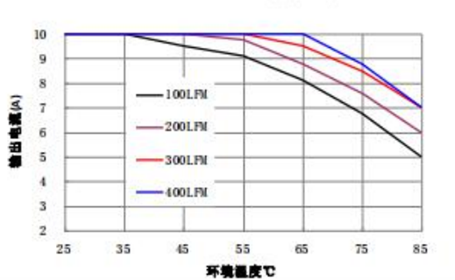

無散熱器條件下的熱交換曲線(不同風速條件下輸出電流與環境溫度的關系,Vinom)
測試條件說明:
1) 降額曲線測試時降被測模塊焊接在一個2.0mm厚的兩盎司厚度的銅箔四層標準測試板上。
2) 模塊與測試板PCB之間留有一定的間隙(約5mm),測試時測試板垂直于水平方向,模塊長邊與水平面平行放置。
3) 測試時在熱測試箱中基于紅外熱成像及熱電偶埋點測試設備進行測試,測試時氣流方向見下圖
4) 當產品在熱降額曲線上的工作點到達熱平衡狀態時產品上的器件具備熱降額要求。
帶鋁基板散熱器說明:
帶散熱器時保證散熱器中心溫度≤100℃工作
5) 動態響應
測試條件:Tc=25℃,Vin=48V,帶寬20MHz探頭靠測,輸出外加100μF鋁電解電容和0,1μF陶瓷電容,輸入外加220μF/100V電解電容。

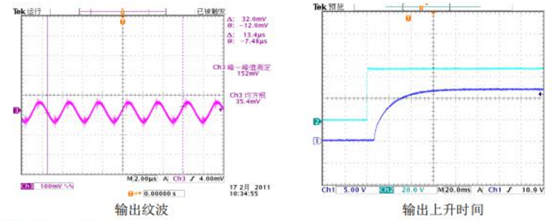

6) 輸出紋波與啟動波形:
測試條件:Tc=25℃,Vin=48V,帶寬20MHz探頭靠測,輸出外加100μF鋁電解電容和0,1μF陶瓷電容,輸入外加220μF/100V電解電容。

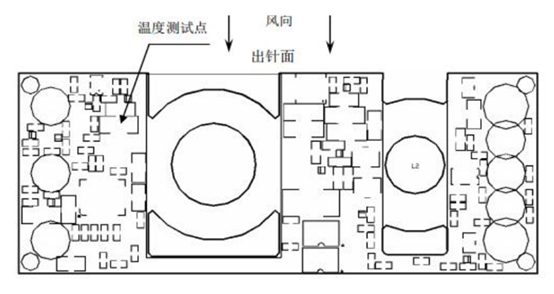

7) 溫度測試點及風冷方向
十、外形尺寸及引腳定義
1) 外形尺寸
本產品預留了安裝鋁背板的位置,鋁背板上預留外加散熱器的安裝孔。其外形結構有兩種,一種為開架式形式,另一種為安裝了鋁背板的形式。

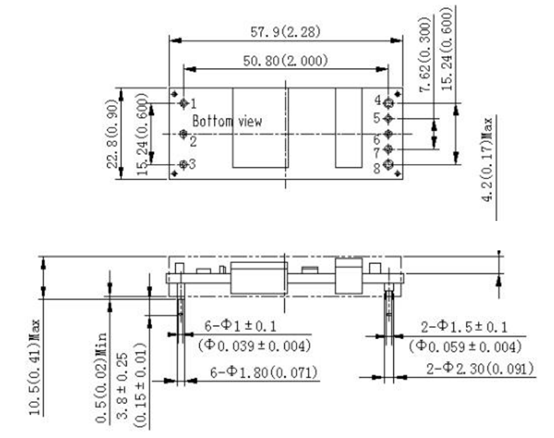

開架式形式:其外形尺寸如下
備注:
1) 單位:mm
2) 公差:X±0.5(.xx±0.02):.xx±0.25(.xxx±0.010)。
3) 4.2(0.17)為非引腳面最高器件的最大高度:0.5(0.02)為引腳面最高器件與引腳安裝面最小間距。

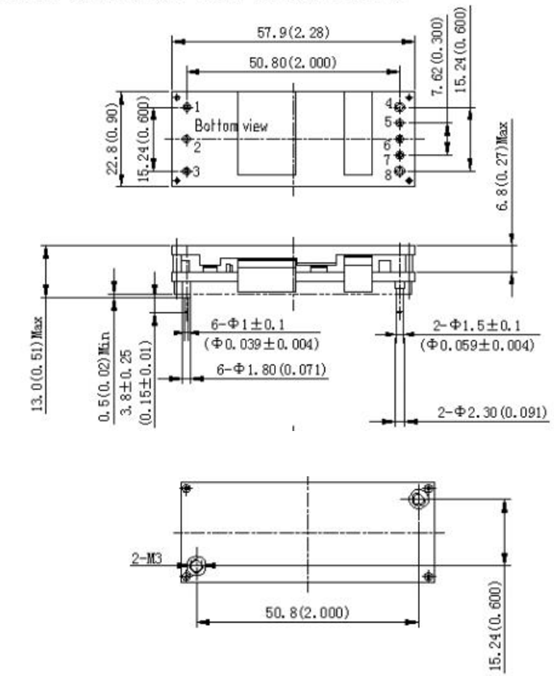

安裝鋁背板的形式:其外形尺寸如下
備注:
1) 單位:mm
2) 公差:X±0.5(.xx±0.02):.xx±0.25(.xxx±0.010)。
3) 6.8(0.27)為非引腳面最高器件的最大高度:0.5(0.02)為引腳面最高器件與引腳安裝面最小間距。
4) 2-M3為外加散熱器的預留安裝孔,要求使用的M3螺釘擰入鋁背板的長度小于3.5mm。
5) 允許的M3螺釘的安裝扭力為3-6Kgf.cm。
引腳定義
序號 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
標識 | -Vin | Rem | +Vin | -Vout | -S | Trim | +S | +Vout |
含義 | 負輸入 | 遙控端 | 正輸入 | 負輸出 | 負遙測 | 調整端 | 正遙測 | 正輸出 |
備注:產品會不定期更新,恕不另行通知,最新版本請與我司確認。
其他技術指標請與我司銷售人員聯系
