STH300-110S12是標準二分之一磚DC-DC模塊，43-160V輸入，12VDC輸出，輸出功率300W。具有輸入欠壓保護，輸出過流保護，輸出短路保護，過溫保護。
|
產品型號 |
輸入電壓 |
輸出電壓 |
輸出電流 |
效率 |
紋波 |
功率 |
|
STH300-110S12 |
43-160Vdc |
12Vdc |
25A |
90% |
120mVp-p |
300W |
特點：
l 寬輸入電壓范圍（4：1）
l 寬工作溫度范圍
l 輸出過流保護
l 過溫保護
l 輸出短路保護
l 輸入欠壓保護
一、環境特性
|
序號 |
項目 |
最小值 |
典型值 |
最大值 |
單位 |
備注 |
|
1 |
工作殼溫度 |
-40 |
105 |
℃ |
見降額曲線 |
|
|
2 |
儲存溫度 |
-40 |
125 |
℃ |
||
|
3 |
海拔高度 |
3000 |
m |
|||
|
4 |
相對濕度 |
5 |
95 |
% |
無凝露 |
|
|
5 |
引腳耐焊接溫度 |
≤350 |
℃ |
焊點距離外殼1.5mm，焊接時間小于1.5S |
||
|
6 |
沖擊振動要求 |
IEC/EN 61373 |
||||
|
7 |
重量 |
70 |
g |
|||
二、電氣特性
|
序號 |
項目 |
性能指標 |
單位 |
備注 |
|
1 |
輸入最大電壓 |
185 |
Vdc |
輸入時間小于1S |
|
2 |
啟動工作電壓 |
≥43 |
V |
|
|
3 |
啟動時間 |
≤100 |
mS |
|
|
4 |
待機功耗 |
≤1 |
W |
CNT關機，輸入110V |
|
5 |
模塊開啟 |
CNT懸空或接3.5-15V 電壓 |
參考電壓-VIN |
|
|
6 |
模塊關斷 |
接0-1.2V電壓 |
參考電壓-VIN |
|
|
7 |
CNT輸入輸出電流 |
≤1 |
mA |
|
|
8 |
輸出穩壓精度 |
±1 |
% |
|
|
9 |
線性調整率 |
±0.5 |
% |
|
|
10 |
負載調整率 |
±0.5 |
% |
|
|
11 |
輸出紋波 |
≤120 |
mV |
20M帶寬測試 |
|
12 |
熱溫度系數 |
±0.02 |
%/℃ |
|
|
13 |
動態響應恢復時間 |
≤250 |
uS |
負載跳躍額負載：25%Io-50%Io-75%Io (階躍速率1A/50uS) |
|
14 |
負載動態過沖電壓 |
±5 |
% |
負載跳躍額負載：25%Io-50%Io-75%Io (階躍速率1A/50uS) |
|
15 |
輸出電壓調節范圍 |
-20~+10 |
%V0 |
調節電壓范圍 |
|
16 |
輸出功率 |
300 |
W |
輸入電壓66-160Vdc |
|
150 |
W |
輸入電壓43-66Vdc |
三、保護特性
|
序號 |
項目 |
最小值 |
典型值 |
最大值 |
單位 |
備注 |
|
1 |
輸出過流保護 |
26-32 |
A |
過流打嗝,輸入電壓66-160Vdc |
||
|
≥17 |
A |
過流打嗝,輸入電壓43-66Vdc |
||||
|
2 |
輸出短路保護 |
有 |
||||
|
3 |
輸出過溫保護 |
105-125 |
℃ |
散熱器表面溫度 |
||
|
4 |
輸入欠壓保護 |
36-42 |
Vdc |
空載測試，滿載測試會提前過流保護 |
||
四、安規以及EMC特性
|
序號 |
項目 |
技術指標 |
單位 |
備注 |
||
|
1 |
抗電強度 |
輸入對輸出 |
2500 |
Vac |
無擊穿、無飛弧 測試條件：3.5mA /min, 上升速率 500V/s |
|
|
2 |
輸入對基板 |
1500 |
Vac |
|||
|
3 |
輸出對基板 |
500 |
Vac |
|||
|
4 |
絕緣電阻 |
≥100 |
MΩ |
輸入輸出絕緣電阻，500Vdc電壓測試 |
||
|
5 |
工作頻率 |
200-250 |
Khz |
|||
|
6 |
傳導騷擾 |
EN50121-3-2 150kHz-500kHz 79dBuV EN55016-2-1 500kHz-30MHz 73dBuV |
||||
|
7 |
輻射騷擾 |
EN50121-3-2 30MHz-230MHz 40dBuV/m at 10m EN55016-2-1 230MHz-1GHz 47dBuV/m at 10m |
||||
|
8 |
靜電放電 |
EN50121-3-2 Contact ±6KV/Air ±8KV |
判據A |
|||
|
9 |
輻射抗擾度 |
EN50121-3-2 20V/m |
判據A |
|||
|
10 |
脈沖群抗擾度 |
EN50121-3-2 ±2kV 5/50ns 5kHz |
判據A |
|||
|
11 |
浪涌抗擾度 |
EN50121-3-2 line to line ± 1KV（42Ω, 0.5μF） |
判據A |
|||
|
12 |
傳導騷擾抗擾度 |
EN50121-3-2 0.15MHz-80MHz 10 Vr.m.s |
判據A |
|||

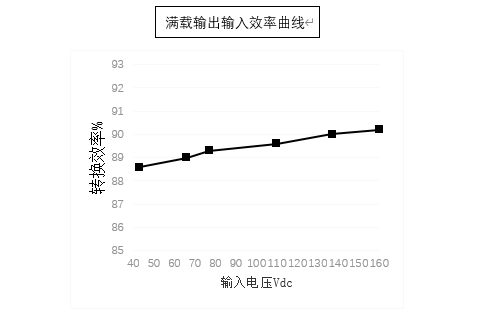

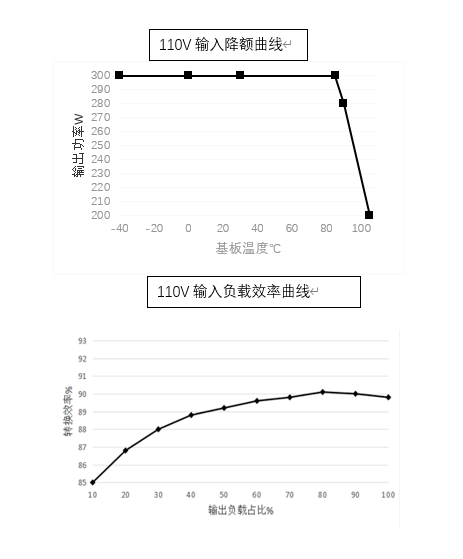

五、產品特性曲線
六、推薦電路
注：
C1,C2:472/250V，聚酯電容
L1,L2:電感量大于10mH，過電流8A溫升小于25℃
E1:不小于220uF/200V
E2,E5：25V/220uF
L3:電感量大于1mH，過電流30A溫升小于25℃
七、機械特性以及接插件規格
1、外形尺寸：61*57.9*12.7(mm)
2、管腳定義以及規格
|
序號 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
管腳定義 |
Vin+ |
CNT |
NC |
Vin- |
OUT- |
-S |
TRIM |
+S |
OUT+ |
|
功能 |
輸入正極 |
遙控端 |
NC |
輸入負極 |
輸出負極 |
補償負極 |
輸出電壓微調 |
補償正極 |
輸出正極 |
八、遙控端（CNT）幾種控制方式推薦電路
|
|
|
開關控制方式 |
|
|
|
晶體管控制方式 |
|
|
|
隔離控制方式 |
|
|
|
TTL/CMOS控制方式 |
九、輸出電壓微調功能
上調電壓，在TRIM和輸出負間加電阻Rup，需要下調，在TRIM和輸出正間加電阻Rdown。
上下調范圍10%，輸出變化電壓△U和電阻關系如下；
Rup=107.5/△U-5.1（KΩ）
Rdown=43*（12-2.5-△U）/△U-5.1（KΩ）
十、包裝、運輸、儲藏
1、包裝
包裝箱上有產品名稱、型號、廠家標識、廠家質量部門的檢驗合格證、制造日期等；包裝箱內有附件清單。
2、運輸
產品運輸時應有牢固的包裝箱。箱外面應符合相關國標的規定且應有“小心輕放”、“防潮”等標志。裝有產品的包裝箱允許用任何運輸工具運輸。運輸中應避免雨、雪的直接淋襲和機械撞擊。
3、貯存
產品未使用時應存放在包裝箱內，倉庫環境溫度-40—70℃和相對濕度10%—95%，倉庫內不允許有有害氣體、易燃、易爆的產品及有腐蝕性的化學物品，并且無強烈的機械振動，沖擊和強磁場作用，包裝箱應墊離地至少20cm高，距離墻壁、熱源、窗口或空氣入口至少50cm，在本規定條件下的貯存期一般為2年，超過2年后應重新進行檢驗。
備注：產品會不定期更新，恕不另行通知，最新版本請與我司確認。
其他技術指標請與我司銷售人員聯系
