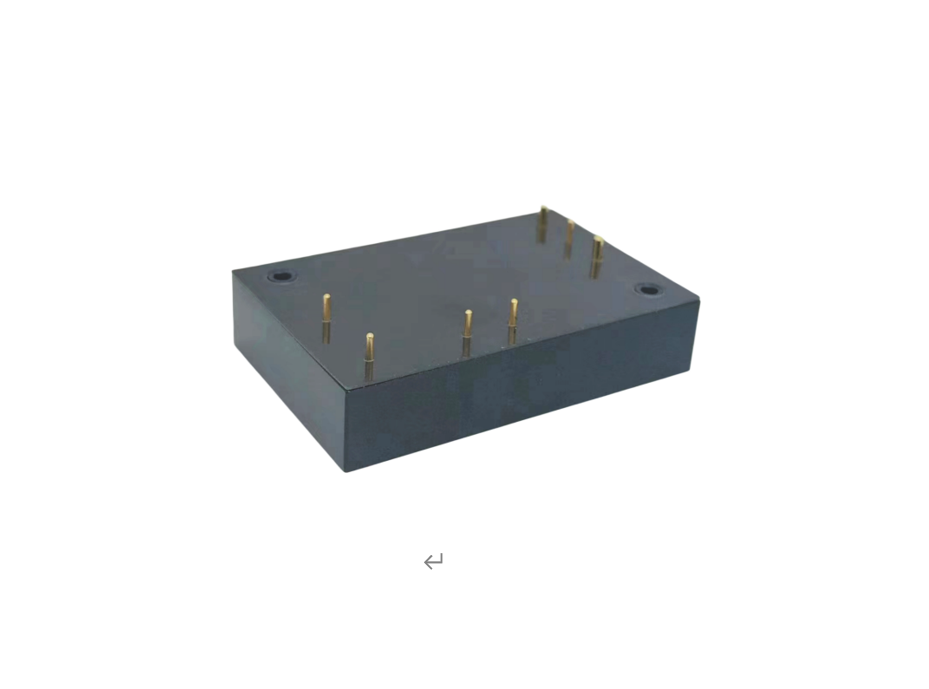

G-STAQ100SF24為一款高性能1/4磚AC/DC模塊電源，額定輸入電壓220VAC,輸出24V/100W，寬電壓輸入90-264VAC,穩壓單路輸出。高隔離絕緣電壓，允許工作溫度高達 105℃，具有輸入欠壓保護、輸出過流保護、過壓保護、過溫保護、短路保護、輸出電壓調節等功能。
|
產品型號 |
輸入電壓 |
輸出電壓 |
輸出電流 |
效率 |
紋波 |
功率 |
|
G-STAQ100SF24 |
90-264Vac |
24Vdc |
4.15A |
87/88% |
240mVp-p |
100W |
注：90-154VAC輸入時，輸出呈線性降額；90V輸入時最大輸出功率為60W。
特點：
l 寬輸入電壓范圍（3：1）
l 寬工作溫度范圍
l 輸出過流保護
l 過溫保護
l 輸出短路保護
l 正邏輯
l 純國產
一、環境特性
|
序號 |
項目 |
最小值 |
典型值 |
最大值 |
單位 |
備注 |
|
1 |
工作殼溫度 |
-40 |
100 |
℃ |
見降額曲線 |
|
|
2 |
儲存溫度 |
-40 |
125 |
℃ |
||
|
3 |
海拔高度 |
3000 |
m |
|||
|
4 |
相對濕度 |
5 |
95 |
%RH |
無凝露 |
|
|
5 |
引腳耐焊接溫度 |
350 |
℃ |
焊點距離外殼1.5mm，焊接時間小于1.5S |
||
|
6 |
沖擊振動要求 |
IEC/EN 61373 |
||||
|
7 |
重量 |
90 |
g |
|||
二、電氣特性
|
序號 |
項目 |
性能指標 |
單位 |
備注 |
||
|
1 |
輸入沖擊電壓(1sec. max.) |
- |
- |
300 |
Vac |
超出該范圍輸入可能會造成永久性的損壞 |
|
2 |
最大沖擊電流 |
40 |
A |
輸入線串聯5.6R，20mm直徑熱敏，220Vac輸入，冷機啟動 |
||
|
3 |
最大輸入電流 |
1 |
A |
90V輸入電壓，60W輸出 |
||
|
5 |
空載功耗 |
1 |
W |
|||
|
6 |
輸入電壓頻率 |
47 |
63 |
Hz |
||
|
7 |
PF值 |
0.95 |
% |
220Vac輸入，滿載輸出 |
||
|
8 |
輸出穩壓精度 |
-1 |
±0.5 |
1 |
% |
標稱輸入電壓，10%的負載 |
|
9 |
線性調整率 |
-0.5 |
±0.2 |
0.5 |
% |
滿載，輸入電壓從低電壓到高電壓 |
|
10 |
負載調整率 |
-0.5 |
±0.2 |
0.5 |
% |
標稱輸入電壓，從10%-100%的負載 |
|
11 |
輸出紋波 |
150 |
240 |
mVp-p |
20M帶寬測試 |
|
|
12 |
熱溫度系數 |
-0.02 |
0.02 |
%/℃ |
||
|
13 |
瞬態響應偏差 |
-5 |
+5 |
% |
負載跳躍額負載：25%Io-50%Io-75%Io (階躍速率1A/50uS) |
|
|
14 |
瞬態恢復時間 |
200 |
250 |
uS |
負載跳躍額負載：25%Io-50%Io-75%Io (階躍速率1A/50uS) |
|
|
15 |
推薦輸出最小負載 |
3 |
W |
220VAC輸入，空載輸出時模塊將工作在間歇模式，將會產生低頻紋波，與輕微噪音 |
||
|
16 |
輸出電壓調節范圍 |
-10 |
10 |
% |
||
三、保護特性
|
序號 |
項目 |
最小值 |
典型值 |
最大值 |
單位 |
備注 |
|
1 |
輸出過流保護 |
4.35 |
5.5 |
A |
||
|
2 |
輸出短路保護 |
有 |
打嗝式，可持續，自恢復 |
|||
|
3 |
輸出過溫保護 |
105 |
115 |
125 |
℃ |
散熱器表面溫度 |
四、安規以及EMC特性
|
序號 |
項目 |
技術指標 |
單位 |
備注 |
||||
|
1 |
抗電強度 |
輸入對輸出 |
2500 |
Vac |
無擊穿、無飛弧 測試條件：3.5mA /min, 上升速率 500V/s |
|||
|
2 |
輸入對基板 |
2000 |
Vac |
|||||
|
3 |
輸出對基板 |
500 |
Vdc |
|||||
|
4 |
絕緣電阻 |
100 |
MΩ |
輸入輸出絕緣電阻，500Vdc電壓測試 |
||||
|
5 |
平均無故障時間 |
150 |
K hours |
|||||
|
6 |
傳導騷擾 |
EN50121-3-2 150kHz-500kHz 79dBuV EN55016-2-1 500kHz-30MHz 73dBuV |
||||||
|
7 |
輻射騷擾 |
EN50121-3-2 30MHz-230MHz 40dBuV/m at 10m EN55016-2-1 230MHz-1GHz 47dBuV/m at 10m |
||||||
|
8 |
靜電放電 |
EN50121-3-2 Contact ±6KV/Air ±8KV |
判據A |
|||||
|
9 |
輻射抗擾度 |
EN50121-3-2 20V/m |
判據A |
|||||
|
10 |
脈沖群抗擾度 |
EN50121-3-2 ±2kV 5/50ns 5kHz |
判據A |
|||||
|
11 |
浪涌抗擾度 |
EN50121-3-2 line to line ± 1KV（42Ω, 0.5μF） |
判據A |
|||||
|
12 |
傳導騷擾抗擾度 |
EN50121-3-2 0.15MHz-80MHz 10 Vr.m.s |
判據A |
|||||
五、推薦電路
