STAF700SF12為一款高性能AC/DC標準模塊電源，額定輸入電壓220VAC,輸出12V/700W，無最小負載要求，寬電壓輸入90-286VAC,穩壓單路輸出。高隔離絕緣電壓，允許工作溫度高達105℃，具有輸入欠壓、過壓保護、輸出過流保護、過壓保護、過溫保護、短路保護、遠端補償、輸出電壓調節等功能。
STAF700SF12為一款高性能AC/DC標準模塊電源，額定輸入電壓220VAC,輸出12V/700W，無最小負載要求，寬電壓輸入90-286VAC,穩壓單路輸出。高隔離絕緣電壓，允許工作溫度高達105℃，具有輸入欠壓、過壓保護、輸出過流保護、過壓保護、過溫保護、短路保護、遠端補償、輸出電壓調節等功能。
|
產品型號 |
輸入電壓 |
輸出電壓（可調） |
輸出電流 |
滿載效率 % |
紋波Min/Typ. |
功率 |
|
STAF700SF12 |
90-286 |
12Vdc（ |
58A |
89/91 |
120mVp-p |
700W |
特點：
l 寬輸入電壓范圍（3：1）
l 寬工作溫度范圍
l 輸出過流保護
l 過溫保護
l 輸出短路保護
l 輸入欠壓保護
一、環境特性
|
序號 |
項目 |
最小值 |
典型值 |
最大值 |
單位 |
備注 |
||
|
1 |
工作殼溫度 |
-40 |
105 |
℃ |
見降額曲線 |
|||
|
2 |
儲存溫度 |
-40 |
125 |
℃ |
||||
|
3 |
海拔高度 |
3000 |
m |
|||||
|
4 |
相對濕度 |
5 |
95 |
%RH |
無凝露 |
|||
|
5 |
引腳耐焊接溫度 |
350 |
℃ |
焊點距離外殼1.5mm，焊接時間小于1.5S |
||||
|
6 |
冷卻要求 |
EN60068-2-1 |
||||||
|
7 |
干熱要求 |
EN60068-2-2 |
||||||
|
8 |
濕熱要求 |
EN60068-2-30 |
||||||
|
9 |
沖擊和振動 |
IEC/EN 61373 車體 1 B 級 |
||||||
二、電氣特性
|
序號 |
項目 |
Min. |
Typ. |
Max. |
單位 |
備注 |
|
1 |
啟動工作電壓 |
-- |
-- |
90 |
Vac |
|
|
2 |
輸入欠壓保護 |
80 |
Vac |
空載測試 |
||
|
3 |
輸入過壓保護 |
290 |
-- |
310 |
Vac |
|
|
4 |
輸入沖擊電壓(1sec. max.) |
-0.7 |
315 |
Vac |
超出該范圍輸入可能會造成永久性的損壞 |
|
|
5 |
輸入最大沖擊電流 |
-- |
-- |
40 |
A |
輸入線串聯5.6R，20mm直徑熱敏，220Vac輸入 |
|
6 |
輸入電壓頻率 |
47 |
63 |
Hz |
||
|
7 |
啟動時間 |
5 |
S |
|||
|
8 |
空載功耗 |
10 |
20 |
W |
||
|
9 |
PF值 |
95 |
% |
220Vac輸入，滿載輸出 |
||
|
10 |
輸出穩壓精度 |
±0.5 |
±1 |
% |
標稱輸入電壓，從 0%-100%的負載 |
|
|
11 |
線性調節率 |
±0.2 |
±0.5 |
% |
滿載，輸入電壓從低電壓到高電壓 |
|
|
12 |
負載調節率 |
±0.2 |
±0.5 |
% |
標稱輸入電壓，從10%-100%的負載 |
|
|
13 |
輸出穩壓精度 |
±1.0 |
±2.0 |
% |
全輸入電壓，從 0%-100%的負載 |
|
|
14 |
瞬態恢復時間 |
200 |
250 |
uS |
25%負載階躍變化(階躍速率1A/50uS) |
|
|
15 |
瞬態響應偏差 |
-5 |
5 |
% |
||
|
16 |
溫度漂移系數 |
-0.02 |
+0.02 |
%/℃ |
滿載 |
|
|
17 |
紋波&噪聲 |
-- |
100 |
120 |
mVp-p |
20M帶寬，外接220uF以上電容測試 |
|
18 |
輸出電壓可調節（TRIM） |
9.6 |
13.2 |
Vdc |
||
|
19 |
輸出電壓遠端補償（Sense） |
-- |
-- |
105 |
% |
三、保護特性
|
序號 |
項目 |
最小值 |
典型值 |
最大值 |
單位 |
備注 |
||
|
1 |
輸出過流保護 |
61 |
70 |
A |
||||
|
2 |
輸出短路保護 |
有 |
打嗝式，可持續，自恢復 |
|||||
|
3 |
輸出過溫保護 |
105 |
115 |
125 |
℃ |
散熱器表面溫度 |
||
四、安規以及EMC特性
|
序號 |
項目 |
技術指標 |
單位 |
備注 |
||||
|
1 |
抗電強度 |
輸入對輸出 |
2500 |
Vac |
測試時間 1 分鐘，漏電流小于 3mA |
|||
|
2 |
輸入對基板 |
2000 |
Vac |
|||||
|
3 |
輸出對基板 |
500 |
Vdc |
|||||
|
4 |
絕緣電阻 |
100 |
MΩ |
輸入輸出絕緣電阻，500Vdc電壓測試 |
||||
|
5 |
傳導騷擾 |
EN55032-3-2 150kHz-500kHz 66dBuV EN55032-2-1 500kHz-30MHz 60dBuV |
||||||
|
6 |
輻射騷擾 |
EN55032-3-2 30MHz-230MHz 50dBuV/m at 3m EN55032-2-1 230MHz-1GHz 57dBuV/m at 3m |
||||||
|
7 |
靜電放電 |
EN55032-3-2 Contact ±6KV/Air ±8KV |
判據A |
|||||
|
8 |
輻射抗擾度 |
EN55032-3-2 10V/m |
判據A |
|||||
|
9 |
脈沖群抗擾度 |
EN55032-3-2 ±2kV 5/50ns 5kHz |
判據A |
|||||
|
10 |
浪涌抗擾度 |
EN55032-3-2 line to line ± 1KV（42Ω, 0.5μF） |
判據A |
|||||
|
11 |
傳導騷擾抗擾度 |
EN55032-3-2 0.15MHz-80MHz 10 Vr.m.s |
判據A |
|||||

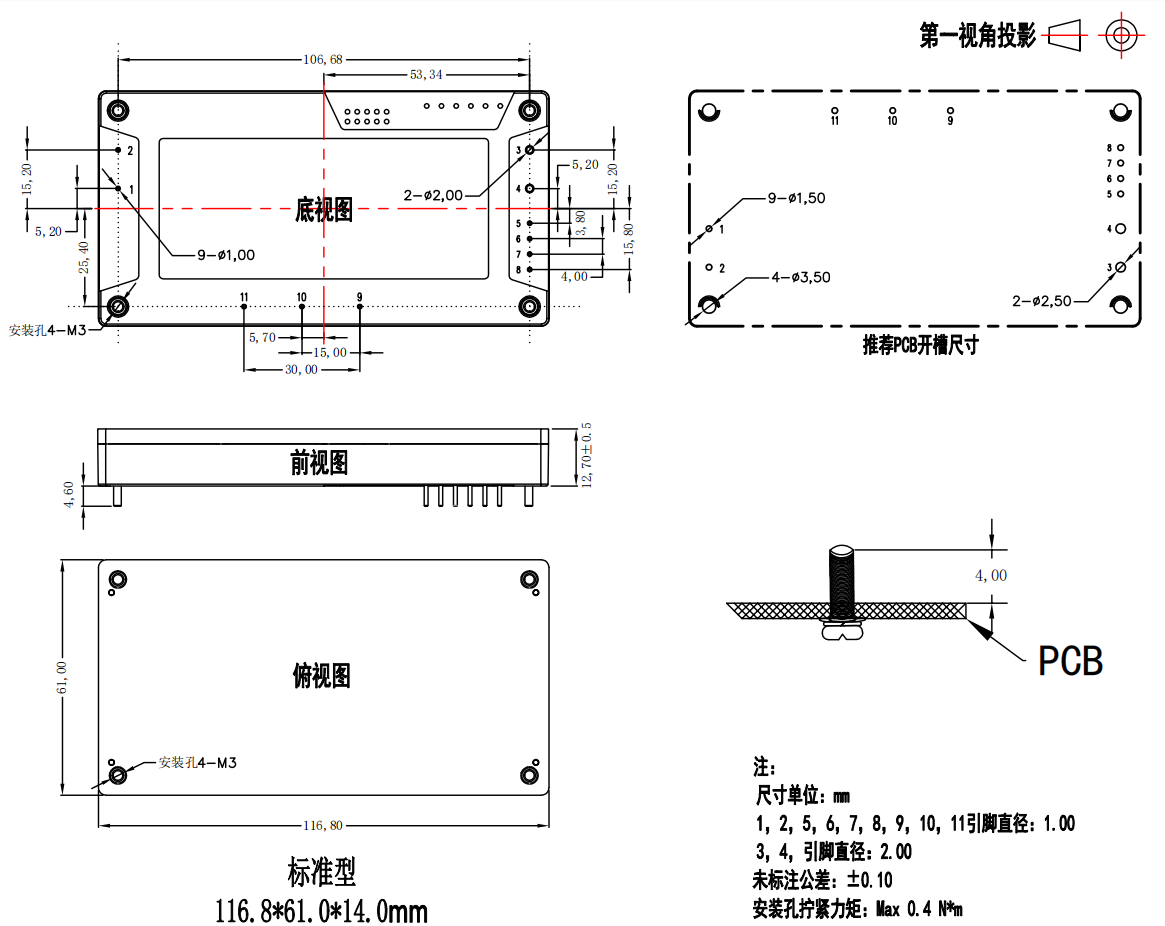

五、機械特性以及接插件規格（外形尺寸：116.8*61*12.7mm）
