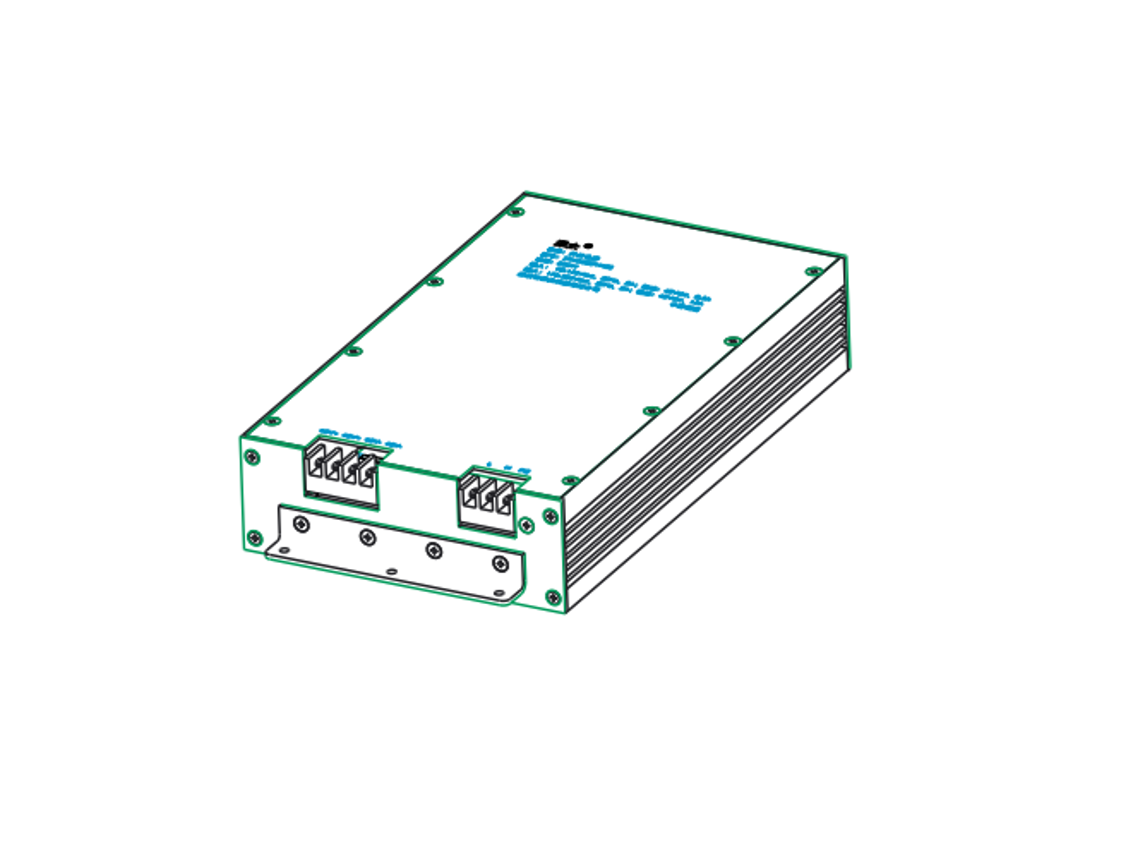

STDD550W30.5S輸入電壓范圍36~72Vdc，輸入額定功率550W,輸出電壓30.5Vdc。具有豐富的保護機制。散熱方式為傳導散熱。
|
產品型號 |
輸入電壓 |
輸出電壓 |
輸出電流 |
效率 |
紋波 |
尺寸 |
|
STDD800W48S |
36~72Vdc |
30．5Vdc |
18A |
92% |
300mVp-p |
待定 |
特點：
l 寬輸入電壓范圍
l 寬工作溫度范圍
l 自然散熱
l 輸出過壓保護
l 輸出過流保護
l 過溫保護
l 輸出短路保護
一、環境特性
|
序號 |
項目 |
最小值 |
典型值 |
最大值 |
單位 |
備注 |
|
1 |
工作溫度 |
-40 |
70 |
℃ |
||
|
2 |
儲存溫度 |
-40 |
100 |
℃ |
||
|
3 |
海拔高度 |
4000 |
m |
|||
|
4 |
相對濕度 |
20 |
95 |
% |
||
|
5 |
冷卻方式 |
傳導散熱 |
||||
二、電氣特性
|
序號 |
項目 |
性能指標 |
單位 |
備注 |
||
|
1 |
輸入電壓范圍 |
36 |
48 |
72 |
Vdc |
|
|
2 |
允許輸入最高工作電壓 |
80 |
Vdc |
超出電壓會永久損壞 |
||
|
3 |
最大輸入電流 |
22 |
25 |
A |
36Vdc輸入，額定負載 |
|
|
4 |
輸入空載功耗 |
10 |
W |
48Vdc輸入，空載 |
||
|
5 |
輸入待機功耗 |
2 |
W |
CNT關斷 |
||
|
6 |
輸入欠壓保護 |
31 |
33 |
35 |
輸出滿載 |
|
|
32 |
35 |
35 |
輸出滿載 |
|||
|
7 |
輸出額定電壓 |
30.5 |
Vdc |
|||
|
8 |
輸出紋波及噪聲 |
300 |
mVp-p |
20M帶寬測試，探頭并聯10u+104電容 |
||
|
9 |
輸出電壓范圍 |
27 |
31.5 |
Vdc |
出廠前可調 |
|
|
10 |
溫度系數 |
-0.03 |
0.03 |
%/℃ |
||
|
11 |
輸出電壓上升時間 |
100 |
mS |
先使能再上電，輸出電壓從10%上升到90%時間 |
||
|
12 |
開機延時時間 |
100 |
200 |
mS |
開機到輸出電壓上升到10%這段時間 |
|
|
13 |
輸出電壓精度 |
-1 |
1 |
Vo% |
||
三、保護特性
|
序號 |
項目 |
最小值 |
典型值 |
最大值 |
單位 |
備注 |
|
1 |
輸出過壓保護 |
34.5 |
35 |
41.5 |
V |
|
|
2 |
輸出過流保護 |
26 |
37.5 |
A |
||
|
3 |
過溫保護 |
過溫后停止工作，待溫度降低后自動恢復； |
||||
|
4 |
輸出短路保護 |
打嗝，自恢復 |
||||
四、安規以及EMC特性
|
序號 |
項目 |
標準（或測試條件） |
備注 |
|
|
1 |
抗電 強度 |
輸入對輸出 |
1500Vdc/10mA/1min |
無飛弧、無擊穿 |
|
輸入對大地 |
1500 Vdc /10mA/1min |
無飛弧、無擊穿 |
||
|
輸出對大地 |
500 Vdc /10mA/1min |
無飛弧、無擊穿 |
||
|
2 |
絕緣電阻 |
輸入對輸出 |
≥10MΩ@500Vdc |
25℃,70%RH |
